Мастерская Подводного Охотника
c9ruslanДата: Вторник, 02.03.2010, 17:13 | Сообщение # 1
Лейтенант
Группа: Проверенные
Сообщений: 61
Награды: 0
Репутация: 2
Статус: Offline
Был у меня коврик неопреновый под мышку, нашел ему новое применение, хочу на свою 70ку компенсатор плавучести, а то после пары часов рука начинает уставать, проверил клей купленный недавно, нормально держит, принцип применения таков: намазал растер по склейваемой поверхности, дал подсохнуть мин 20-25, затем соединить склеиваемые поверхности и плотно прижать, как на ружье посажу отчитаюсь! а пока вот экспериментальные фото

Добавлено (02.03.2010, 18:13)
---------------------------------------------
ну вот то что из этого вышло


Сообщение отредактировал c9ruslan - Вторник, 02.03.2010, 17:13

SubHuntДата: Вторник, 02.03.2010, 17:42 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 2147
Награды: 5
Репутация: 4
Статус: Offline
Фонарь поподробнее и покрупнее если можно. Что за зверь и как закреплен. Компенсатор вроде как маловат малость. Хотя...

c9ruslanДата: Среда, 03.03.2010, 12:11 | Сообщение # 3
Лейтенант
Группа: Проверенные
Сообщений: 61
Награды: 0
Репутация: 2
Статус: Offline
Quote (SubHunt)
Фонарь поподробнее и покрупнее если можно.

так ВОТ этот зверь уже отчитывался по нему, но ему грозит переделка biggrin хотя он и так хорош!

SubHuntДата: Среда, 03.03.2010, 18:17 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 2147
Награды: 5
Репутация: 4
Статус: Offline
По фонарю понял. Крепеж можно покрупнее?

c9ruslanДата: Среда, 03.03.2010, 20:05 | Сообщение # 5
Лейтенант
Группа: Проверенные
Сообщений: 61
Награды: 0
Репутация: 2
Статус: Offline
Quote (SubHunt)
По фонарю понял. Крепеж можно покрупнее?

Это универсальное крепление на ружье: фонарь, лазер итд..

SubHuntДата: Четверг, 04.03.2010, 17:57 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 2147
Награды: 5
Репутация: 4
Статус: Offline
Крепление покупал или сам из чего-то сделал?

c9ruslanДата: Пятница, 05.03.2010, 10:17 | Сообщение # 7
Лейтенант
Группа: Проверенные
Сообщений: 61
Награды: 0
Репутация: 2
Статус: Offline
покупал, но по сути ничего сложного можно самому сделать, после обеда постараюсь снять с фонаря и засвечу подробнее...

SubHuntДата: Пятница, 05.03.2010, 19:15 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 2147
Награды: 5
Репутация: 4
Статус: Offline
Покупал там же где и фонари? Скинь плиз ссылку в личку. Фонарь себе в планах такой привезти

c9ruslanДата: Суббота, 06.03.2010, 13:05 | Сообщение # 9
Лейтенант
Группа: Проверенные
Сообщений: 61
Награды: 0
Репутация: 2
Статус: Offline
Quote (SubHunt)
Скинь плиз ссылку в личку.

SubHunt, скинул, а вот и фото!

ВалеркаДата: Воскресенье, 28.03.2010, 12:44 | Сообщение # 10
Рядовой
Группа: Проверенные
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
"ЭВОЛЮЦИЯ СКОЛЬЗЯЩЕЙ ВТУЛКИ ДЛЯ ЗАДНЕПРИВЯЗНОГО ГАРПУНА НА ПРИМЕРЕ КРЕССИ 70 "
1. Базовая комплектация

Плюсы: особо нет
Минусы: огромное лобовое сопротивление, превышающее сопротивление самого гарпуна более чем в 2 раза.
2. Каленая втулка с уменьшенными формами за счет изменения способа привязки (через одно ушко)

Плюсы: сопротивление меньше чем в №1.
прочность тоже запредельная.
Минусы: невозможность использования без амортизирующей пружины и шайбы (клинит, разбивает задник).
большой вес
разлохмачивание линя в точке крепления
3. Каленая втулка с уменьшенными формами за счет изменения способа привязки (через тонкую спицу, уводящую соединение с линем и все узелки за задник гарпуна)

Плюсы: сопротивление меньше чем в предыдущей версии
мин силы отклонения гарпуна в сторону за счет вынесения точки привязки линя на ось гарпуна
линь в точке крепления не разлохмачивается. Совсем.
Минусы: невозможность использования без амортизирующей пружины и шайбы
большой вес
когда тащищь назад за линь, задник собирает огромное количество тины и травы
4. Дюралевая втулка минимальных размеров с гидротормозом

Плюсы: сопротивление меньше чем в предыдущих версиях за счет того, что мы избавились от всех пружинок и шайб
отклонение в сторону исключено по причине симетричного крепления линя в двух точках
гидро тормоз и мин вес исключают разбиение втулки и заклинивание
не коррозирует в пресной воде
более плотное прилегание в наддульнике чем у базовой шайбы (использовался не первый вн диаметр 15мм, а второе углубление наддульника с вн диаметром 11мм) должно отразится на точности
Минусы: были сомнения по прочности
для гидротормоза требуется высокая точность обработки (только на токарном станке)
вероятность разлохмачивания линя.
5. А так выглядит заготовка для скользящей втулки с гидротормзом. После сборки обработать напильником biggrin

Заготовка уже обещанна в хорошие руки и почти подарена. Успел вот запечатлить.

з.ы. Испытания в бассейне показали что проникающая способность этой втулки гораздо выше чем у предыдущих. Стреляли с 2,5-3 м (дальше не позволяла видимость) по сложеному в несколько раз брезенту (или чето похожее), ружо кресси 70, закачка 23 кг. Если не путался линь пробивало на вылет, выбирала 4,5 метра линя и дергало линь. Арбалетная срела 2-й зацеп 65-кас тойже дистанции по той же мишени останавивалась либо по середине, либо в месте соединения с линем (что тоже оч хороший показатель. Видели бы вы эту мишень- прочная и мягкая в воде, наверное как сазаний борт biggrin )

Добавлено (28.03.2010, 13:44)
---------------------------------------------
Спички на фото для сравнения размера и наглядности, а не скрытая реклама бренда "Фэско" biggrin . biggrin biggrin . Извиняюсь за качество фото. Вспышка все засветило, млин angry .

Прикрепления: 7598987.jpg(44Kb) · 1021560.jpg(46Kb) · 1324589.jpg(51Kb) · 3905285.jpg(49Kb) · 9276886.jpg(37Kb)

barkasДата: Воскресенье, 28.03.2010, 21:11 | Сообщение # 11
Лейтенант
Группа: Проверенные
Сообщений: 45
Награды: 1
Репутация: 2
Статус: Offline
Валерка, Валерий, давно хочу сделать такую
Quote (Валерка)

,но всё никак материал не подберу, а хвостовик на сколько заходит во втулку? Молодца! Очень даже симпатичный бегунок! Если можно, чертёжик( уменя то же Cressi-sub 70).

vit70Дата: Воскресенье, 28.03.2010, 23:24 | Сообщение # 12
Полковник
Группа: Проверенные
Сообщений: 202
Награды: 2
Репутация: 12
Статус: Offline
Тоже задумываюсь о таком biggrin

ВалеркаДата: Понедельник, 29.03.2010, 22:45 | Сообщение # 13
Рядовой
Группа: Проверенные
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
Quote (barkas)
,но всё никак материал не подберу, а хвостовик на сколько заходит во втулку? Молодца! Очень даже симпатичный бегунок! Если можно, чертёжик( уменя то же Cressi-sub 70).

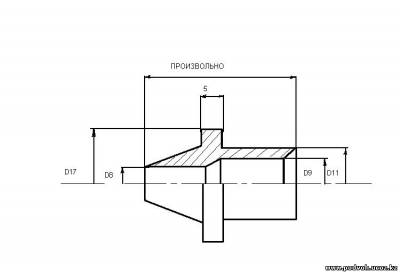

Материал ДТ16 (помойму так, дюраль короче) лучше всего титан, но где его найдешь cry . Кстати за прочность не отвечаю, поэтому если сом трофейный под сотню уйдет, прошу не пинать :D. Постарался на скорую в пайнте схемку-чертежик заготовки накидать. Основные размеры указал, остальное не принципиально. У меня хвостовик заходит во втулку на 8 мм. И после того как токарь вручит Вам заготовочку берем напильничек и вперед biggrin огромное поле для творчества... Например как закрепить линь. Я между отверстиями на одной стороне сделал канавку, куда утопил линь и сверху покрыл лаком для ногтей, теперь он никуда не смещается. Тут главное не увлечся и найти компромис между минимализмом, обтекаемостью и визуальной прочностью.

Прикрепления: 3535899.jpg(21Kb)

ИгорьМДата: Суббота, 03.04.2010, 23:15 | Сообщение # 14
Генерал-майор
Группа: Модераторы
Сообщений: 483
Награды: 3
Репутация: 2
Статус: Offline
Для Валерки.
Если это одно лицо, продолжение с центра тяжести по короне.
Там я просто не могу выкладывать картинки.

Диаметры можно переработать под любой гарпун. Посадка здесь правильная, лучше не переделывать.
Длинну можно уменьшить за счёт флажка , но незначительно.

Прикрепления: 1190775.jpg(119Kb)


Сообщение отредактировал ИгорьМ - Суббота, 03.04.2010, 23:21

ВалеркаДата: Суббота, 03.04.2010, 23:22 | Сообщение # 15
Рядовой
Группа: Проверенные
Сообщений: 14
Награды: 0
Репутация: 0
Статус: Offline
Для ИгорьМ. Спасибо. Да, это одно лицо smile . Толщина флажка ? мм 2, паз 3м?
